Showcase · Kooperation mit bbe Moldaenke

Toxizität erkennen,
bevor sie gefährlich wird.

Das DaphnienToximeter II und das FischToximeter II überwachen Wasser kontinuierlich auf giftige Stoffe — durch computergestützte Videoauswertung des Verhaltens lebender Organismen. Die Mess- und Auswertungssoftware stammt aus meiner Hand.

Die Geräte ansehen Alle Messtechnik-Leistungen
2 Toximeter Real-Time Biomonitoring C++ · Bildauswertung
bbe FischToximeter II — Gerät mit Touchscreen und Beobachtungsaquarium
Die Kooperation

Geteilte Verantwortung, ein Gerät.

bbe Moldaenke entwickelt, baut und vertreibt die Toximeter weltweit. Ich entwickle die Software, die in jedem Gerät läuft — von der Bildauswertung bis zum Alarm.

Mein Beitrag

Dr. Liley IT Consulting

Mess- und Auswertungssoftware: Echtzeit-Bildauswertung, Berechnung des Toxischen Index, Visualisierung, Datenhaltung und Schnittstellen.

  • Software
  • Bildauswertung
  • Datenanalyse
Partner

Entwicklung und Bau der Geräte, Mikrocontroller, Kamera- und Pumpentechnik sowie weltweiter Vertrieb und Support.

  • Gerätebau
  • Hardware
  • Vertrieb
bbe DaphnienToximeter II — Gerät mit Touchscreen-PC und Messkammer

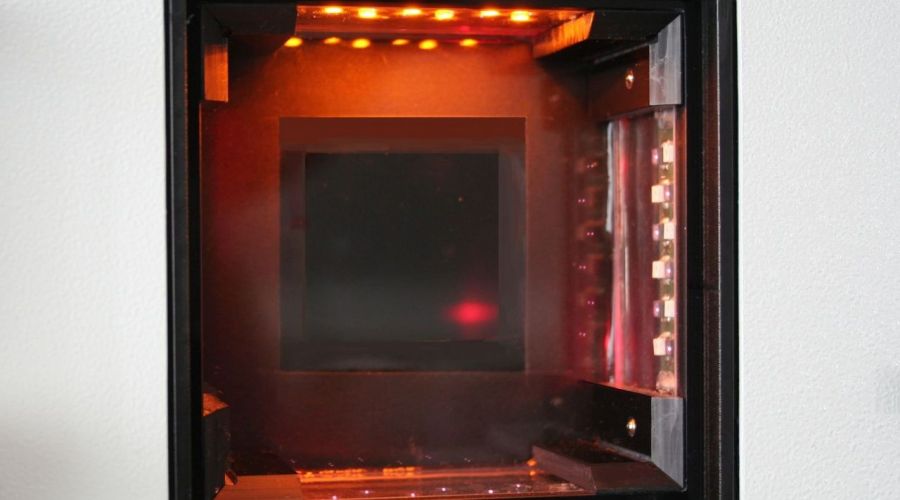

Beleuchtete Messkammer des DaphnienToximeter II
Beleuchtete Messkammer
Gerät 01 · bbe Moldaenke

DaphnienToximeter II

Eine CCD-Kamera beobachtet Daphnien (Wasserflöhe) in einer vom Probenstrom durchflossenen Kammer. Ein integrierter PC wertet die Live-Bilder fortlaufend aus und schlägt Alarm, sobald sich das Schwimmverhalten statistisch signifikant verändert.

Gemessene Verhaltensgrößen

  • Mittlere Schwimmgeschwindigkeit & Geschwindigkeitsverteilung
  • Schwimmhöhe und mittlerer Abstand der Organismen
  • Fraktale Dimension der Schwimmbahnen (Kurvigkeit, Wendungen)
  • Anzahl, Größe und Verteilung der Daphnien in der Kammer

Technische Daten

Messverfahren
Videoauswertung
Messkammern
1 oder 2, bis zu 10 Organismen
Abmessung (H×B×T)
800 × 800 × 500 mm
Gewicht
60 kg
Schutzart
IP54
Spannung / Leistung
110–240 V · 600 W
Trübung
Messung bis 100 FTU
Wartungsintervall
7 Tage
Ausgänge
LAN, 4–20 mA, Relais, RS232, USB
Einsatz
  • Trinkwasser
  • Talsperren
  • Gewässergüte
  • Einleiterüberwachung
  • Chemikalienbewertung
  • Forschung
bbe FischToximeter II — Gerät mit Beobachtungsaquarium

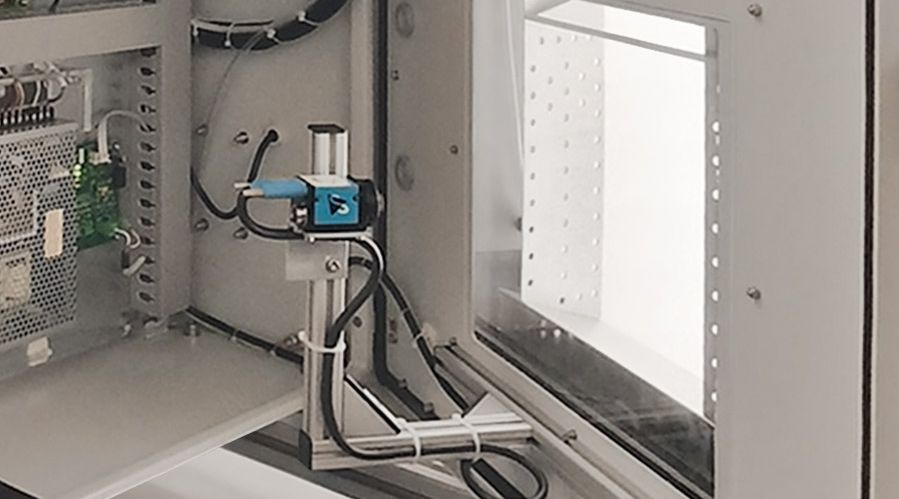

Innenraum des FischToximeter II mit Kamera und Aquarium
Kamera & Beobachtungsaquarium
Gerät 02 · bbe Moldaenke

FischToximeter II

Aufbauend auf dem Daphnien-Toximeter beobachtet eine Kamera das Verhalten von Fischen im Probenwasserstrom. Die kontinuierliche Bildauswertung macht das Gerät zu einem hochempfindlichen Echtzeit-Warnsystem — geeignet für Flüsse, Wasserwerkseinläufe, Stauseen und Klärwerke.

Gemessene Verhaltensgrößen

  • Schwimmgeschwindigkeit und Geschwindigkeitsklassen
  • Schwimmhöhe, Winkel, Krümmung und Kurven
  • Entfernung, Gruppierung und Position im Aquarium
  • Größe und Anzahl lebender Fische (Sterblichkeit)

Technische Daten

Messverfahren
Videoauswertung
Verhaltensparameter
10 — fehlerarme Alarmerkennung
Abmessung (H×B×T)
1158 × 842 × 600 mm
Gewicht
~50 kg
Schutzart
IP54
Spannung / Leistung
110–230 V · 200 W
Durchfluss
50–100 l/h
Fische
bis 10 Stück, 4–6 cm
Wartungsintervall
7 Tage
Schnittstellen
LAN, 4–20 mA, Relais, RS232, USB, Modbus TCP/IP
Optionen
Dechlorierung für gechlortes Trinkwasser
Einsatz
  • Trinkwasserversorgung
  • Gewässergüte
  • Talsperren
  • Einleiterüberwachung
  • Chemikalienbewertung
Meine Software

Was im Gerät rechnet.

Beide Toximeter laufen auf der von mir entwickelten Mess- und Auswertungssoftware. Sie erkennt und verfolgt die Organismen im Kamerabild, berechnet laufend den Toxischen Index und löst erst dann Alarm aus, wenn mehrere Verhaltensgrößen gleichzeitig auffällig werden.

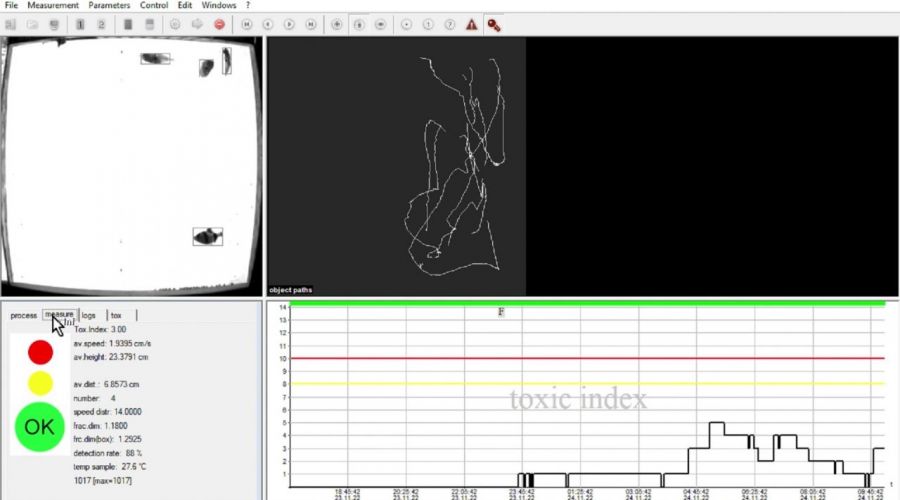

Software des FischToximeter II: Kamerabild, verfolgte Schwimmbahnen und Toxic-Index-Verlauf
FischToximeter II — Objektverfolgung & Toxic-Index-Verlauf

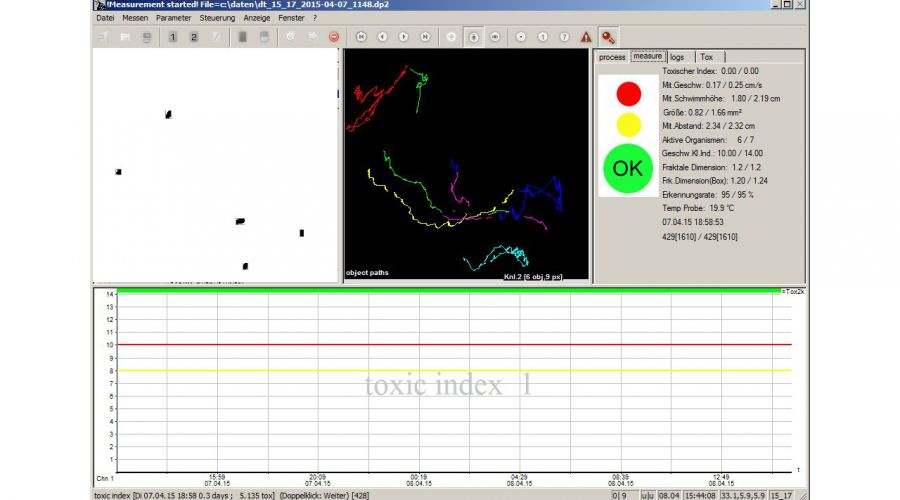

Software des DaphnienToximeter II: Schwimmbahnen, Messgrößen und Alarmstatus
DaphnienToximeter II — Messgrößen & Alarmstatus

Echtzeit-Bildauswertung

Erkennung und Verfolgung der Organismen, Berechnung von Geschwindigkeit, Schwimmbahnen und Aufenthaltsorten — ruckelfrei bei laufender Messung.

Toxischer Index & Alarm

Fortlaufende Berechnung des Index aus mehreren Messgrößen. Alarm erst, wenn mehrere Parameter innerhalb eines Zeitfensters zugleich auffällig sind.

Live-Visualisierung

Livebild, verfolgte Schwimmbahnen und grafische Darstellung aller Messgrößen mit oberen und unteren Schwellwerten.

Datenhaltung & Export

Datenbankgestützte Speicherung und Parametrierung, Export nach Excel und in Textdateien, Druckfunktion und zwei Anwenderebenen.

Fernzugriff im LAN

Onlinedarstellung im Netzwerk und Anbindung an eine Leitzentrale — inklusive Auswertungssoftware für den Büro-PC.

Gerätesteuerung

Steuerung von Fütterung, Temperatur und Durchfluss sowie Ansteuerung der Analog- und Relaisausgänge direkt aus der Software.
